قالب سازی فلزی – معرفی و بررسی همه انواع آن

در دنیای مدرن که با محصولات صنعتی، مکانیکی و ساختاری درآمیخته است، تقریباً هیچ کالایی وجود ندارد که بدون دخالت مستقیم یا غیرمستقیم فرآیند قالب‌سازی فلزی تولید شده باشد. این فرآیند تخصصی و پیچیده، ستون فقرات تولید انبوه و هسته اصلی مهندسی ساخت در مقیاس جهانی به شمار می‌رود. قالب‌سازی فلزی، صرفاً ساختن یک ابزار ساده نیست؛ بلکه یک دانش عمیق است که ترکیبی از متالورژی پیشرفته، طراحی مکانیک دقیق، و مهارت‌های ماشین‌کاری در سطح میکرومتری را طلب می‌کند.

در تعریف بنیادین، قالب‌سازی فلزی فرآیندی تخصصی و بسیار حیاتی در چرخه تولید صنعتی است که در آن، ابزارهایی بسیار دقیق و مقاوم (قالب‌ها) عمدتاً از جنس فولادهای ابزار یا آلیاژهای مستحکم، برای شکل‌دهی دائمی یا موقت مواد فلزی به کار می‌روند. این قالب‌ها در حقیقت نقش واسطه‌ای را ایفا می‌کنند که ماده اولیه (چه به صورت ورق تخت، چه به صورت فلز مذاب، و چه به صورت توده فلزی) را تحت فشار، حرارت، یا تزریق، مجبور به پذیرش هندسه و مشخصات ابعادی تعریف‌شده محصول نهایی می‌کنند.

اهمیت این دانش به قدری بالاست که کیفیت، کارایی و عمر یک محصول صنعتی به طور مستقیم به کیفیت قالب تولیدکننده آن وابسته است. این دانش نه تنها در تولید انبوه قطعات ساده‌ای مانند پیچ، مهره یا قطعات لوازم خانگی، بلکه در ساخت اجزای پیچیده، تحمل‌کننده تنش‌های بالا و حیاتی در صنایع پیشرفته نظیر هوافضا (مانند پره‌های توربین و بدنه هواپیما)، خودروسازی (مانند بلوک موتور، شاسی و پنل‌های بدنه با انحنای دقیق)، و تجهیزات پزشکی (مانند ابزارهای جراحی دقیق) نیز نقشی تعیین‌کننده دارد.

یک قالب فلزی، به ویژه در فرآیندهایی مانند دایکاست (ریخته‌گری تحت فشار) یا قالب‌های پروگرسیو (چند مرحله‌ای پرس)، یک سرمایه‌گذاری پرهزینه است که طول عمر آن باید برای تولید میلیون‌ها قطعه کفایت کند. از این رو، طراحی قالب باید عوامل متعدد و متناقضی را همزمان لحاظ کند: توانایی تحمل فشار چند هزار تنی، پایداری در برابر سیکل‌های حرارتی شدید، مقاومت در برابر سایش ناشی از اصطکاک و قابلیت سهولت در بیرون‌اندازی قطعه از حفره قالب. در این مقاله، قصد داریم به معرفی و بررسی عمیق انواع اصلی قالب‌های فلزی بر اساس مکانیزم‌های عملکردی متفاوت بپردازیم و نقش حیاتی هر یک را در صنایع مربوطه تشریح کنیم.

مبانی و اهمیت استراتژیک قالب‌سازی فلزی

قالب‌سازی فلزی به عنوان گام اول در فرآیند تولید انبوه، اهمیت استراتژیکی در اقتصاد صنعتی یک کشور دارد. توانایی ساخت قالب‌های باکیفیت، مستقیماً بر سرعت تولید، کاهش ضایعات، و در نهایت، قیمت تمام‌شده محصول تأثیر می‌گذارد.

تعریف فرآیند

قالب فلزی ابزاری است که با استفاده از نیرو (پرس)، حرارت (فورج)، یا تزریق مواد مذاب (دایکاست)، ماده خام فلزی را مجبور به پذیرش شکل و ابعاد دقیق مورد نظر می‌کند. دقت مورد نیاز در این صنعت، به درجه‌ای است که ساخت قالب‌ها اغلب با دستگاه‌های CNC و EDM (ماشین‌کاری تخلیه الکتریکی) بسیار پیشرفته انجام می‌شود.

مراحل کلیدی ساخت قالب

فرآیند ساخت یک قالب صنعتی فلزی معمولاً شامل مراحل زیر است:

• طراحی مفهومی و شبیه‌سازی: استفاده از نرم‌افزارهای CAD/CAM و CAE برای مدل‌سازی سه‌بعدی قالب و شبیه‌سازی فرآیند (مثلاً جریان فلز مذاب یا رفتار ورق فلزی تحت پرس) برای پیش‌بینی و رفع ایرادات احتمالی.
• انتخاب مواد: انتخاب فولاد ابزار مناسب بر اساس تنش‌های وارده، حرارت کاری، و تعداد سیکل‌های تولید مورد انتظار.
• ماشین‌کاری و ساخت: ساخت اجزای قالب با استفاده از روش‌هایی مانند فرزکاری CNC، تراشکاری، وایرکات (Wire EDM) و اسپارک (Sinker EDM) برای دستیابی به دقت‌های میکرومتری.
• عملیات حرارتی و پرداخت سطح: سخت‌کاری قطعات قالب برای افزایش طول عمر و در صورت لزوم، پوشش‌دهی سطح (Coating) برای کاهش اصطکاک و سایش.
• مونتاژ و تست نهایی: جمع‌آوری اجزای قالب و انجام آزمون‌های اولیه (Try-out) برای تولید نمونه و تأیید کیفیت نهایی.

طبقه‌بندی جامع انواع قالب‌های فلزی بر اساس تکنولوژی تولید قطعه

قالب‌های فلزی بر اساس هدف نهایی و روشی که برای شکل‌دهی فلز به کار می‌برند، به سه دسته اصلی تقسیم می‌شوند:

الف) قالب‌های شکل‌دهی و برش ورق فلزی (قالب‌های پرس)

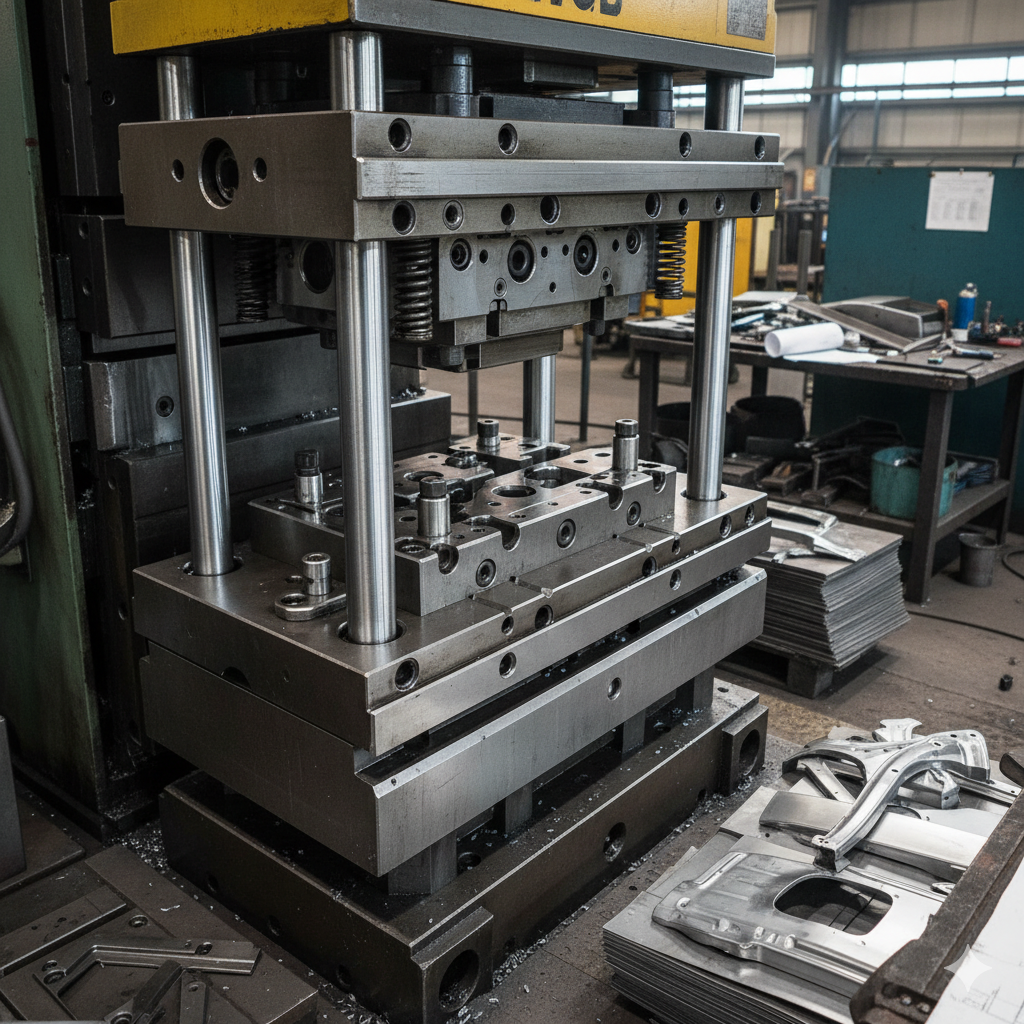

این قالب‌ها برای کار با ورق‌های فلزی تخت در دمای محیط (یا دمای پایین) استفاده می‌شوند و ساختار اصلی آن‌ها شامل سنبه (Punch) و ماتریس (Die) است.

نوع قالب	کاربرد اصلی	مکانیسم عمل
قالب برش (Blanking/Piercing)	جدا کردن قطعه نهایی از ورق (بلنکینگ) یا ایجاد سوراخ (سوراخ‌کاری).	تنش برشی بالا.
قالب خم‌کاری (Bending)	ایجاد زوایای دقیق و اشکال V یا U در لبه‌های ورق.	اعمال فشار موضعی برای تغییر شکل پلاستیک.
قالب کشش عمیق (Deep Drawing)	تبدیل ورق تخت به قطعات گود سه‌بعدی (مانند فیلتر روغن یا سینک ظرفشویی).	کشش و تغییر شکل ورق به داخل حفره قالب.
قالب پروگرسیو (Progressive Die)	انجام چندین عملیات (برش، خم، سوراخ‌کاری) به صورت متوالی در یک قالب، بدون نیاز به انتقال دستی قطعه.	حرکت خطی ورق از ایستگاه‌های متوالی.

ب) قالب‌های ریخته‌گری فلزات (Casting Molds)

این قالب‌ها برای شکل‌دهی فلزات در فاز مذاب به کار می‌روند و نیاز به مقاومت حرارتی و سایشی بسیار بالایی دارند.

1. قالب دایکاست (Die Casting):
   • تکنولوژی: تزریق فلز مذاب (آلومینیوم، روی، منیزیم) تحت فشار بسیار بالا به داخل حفره قالب فلزی (معمولاً فولاد H13).
   • مزیت: تولید سریع، دقت ابعادی فوق‌العاده (بدون نیاز به ماشین‌کاری ثانویه)، و سطح نهایی صاف.
   • انواع: دایکاست محفظه گرم (برای فلزات با دمای ذوب پایین) و دایکاست محفظه سرد.
2. قالب ریژه (Permanent Mold/Gravity Casting):
   • تکنولوژی: ریختن فلز مذاب با نیروی جاذبه (ثقل) یا فشار کم به داخل قالب‌های فلزی دائمی.
   • مزیت: بهبود خواص مکانیکی قطعه نهایی به دلیل انجماد جهت‌دار، مناسب برای قطعات ضخیم‌تر از دایکاست.

ج) قالب‌های شکل‌دهی حجمی (فورجینگ و اکستروژن)

این قالب‌ها برای تغییر شکل توده فلز در حالت جامد یا نیمه مذاب به کار می‌روند.

1. قالب‌های آهنگری (فورجینگ/Forging):
   • تکنولوژی: اعمال ضربه یا فشار شدید توسط پرس یا چکش به قطعه فلزی داغ (فورج گرم) یا سرد (فورج سرد).
   • ویژگی: افزایش چشمگیر استحکام و سختی قطعه، حذف ناخالصی‌ها و عیوب داخلی.
2. قالب‌های اکستروژن (Extrusion Dies):
   • تکنولوژی: وادار کردن یک شمش فلزی (مانند آلومینیوم) تحت فشار بالا به عبور از یک حفره با شکل مقطع مشخص.
   • کاربرد: تولید پروفیل‌های طویل با سطح مقطع ثابت (مانند فریم پنجره یا لوله‌ها).

قالب‌های فلزی در صنعت ساختمان (قالب‌بندی بتن)

قالب‌های فلزی بتن یک دسته متمایز از قالب‌سازی فلزی هستند که ابزار تولید قطعه صنعتی نیستند، بلکه برای ایجاد سازه‌های بتنی در مقیاس بزرگ به کار می‌روند.

• قالب‌های مدولار: پانل‌های استاندارد فلزی (معمولاً با لبه‌های ۵ یا ۶ سانتی‌متری) که با اتصالات سریع به هم متصل می‌شوند. مزیت اصلی، قابلیت استفاده مجدد بالا و سرعت اجرا است.
• قالب‌های خاص (ستون و تیر): شامل قالب ستون‌های گرد یا چهارگوش، و قالب‌های افقی برای تیرها و دال‌ها که برای سازه‌های خاص طراحی می‌شوند.
• سیستم‌های پیشرفته (Rundlauf & Climbing Formwork): قالب‌های رونده یا لغزنده که امکان بتن‌ریزی پیوسته را برای ساخت برج‌ها، دودکش‌ها و سیلوها فراهم می‌کنند و قالب‌بندی با پیشرفت کار بالا می‌رود.

چالش‌ها و روندهای آینده در قالب‌سازی فلزی

صنعت قالب‌سازی پیوسته در حال تحول است تا نیازهای بازار به قطعات پیچیده‌تر، سبک‌تر و ارزان‌تر را برآورده سازد.

چالش‌های اصلی

• هزینه اولیه بالا: طراحی و ساخت قالب‌های فلزی (به‌ویژه دایکاست و پروگرسیو) یک سرمایه‌گذاری سنگین است.
• زمان ساخت طولانی: ساخت قالب‌های بسیار دقیق می‌تواند زمان‌بر باشد.
• پیچیدگی طراحی: طراحی قالب باید انقباض فلز، تنش‌های حرارتی، و نیازهای پروسه تولید را در نظر بگیرد.

فناوری‌های نوظهور

1. ساخت افزایشی (Additive Manufacturing/چاپ سه‌بعدی فلزی): استفاده از تکنیک‌هایی مانند DMLS برای ساخت حفره‌های قالب با ساختار داخلی پیچیده (مانند کانال‌های خنک‌کاری کانوفرمال) که به بهبود عمر قالب و سرعت سیکل تولید کمک می‌کند.
2. مدل‌سازی چندفیزیکی (Multi-Physics Simulation): استفاده از شبیه‌سازی‌های پیشرفته برای مدل‌سازی همزمان جریان مواد، انتقال حرارت و تغییر شکل مکانیکی در طول فرآیند شکل‌دهی.
3. قالب‌های هوشمند: استفاده از حسگرها برای نظارت بر دما، فشار و لرزش داخل قالب در زمان واقعی، که امکان کنترل دقیق‌تر کیفیت قطعه و پیش‌بینی زمان نگهداری و تعمیر قالب را فراهم می‌آورد.

تحلیل اقتصادی و طول عمر قالب

توجیه اقتصادی در قالب‌سازی فلزی، به دلیل هزینه بالای ساخت، به شدت به تیراژ تولید و قابلیت استفاده مجدد قالب بستگی دارد.

• قالب‌های دائمی (دایکاست، پرس): به دلیل عمر طولانی، هزینه ساخت قالب بر تعداد زیادی قطعه سرشکن می‌شود و در تولید انبوه بسیار مقرون به صرفه‌اند.
• قالب‌های موقت (مانند ماسه‌ای): هزینه کمتری دارند اما تنها یک‌بار قابل استفاده هستند و برای تیراژ پایین یا نمونه‌سازی مناسب‌ترند.

طول عمر یک قالب فلزی با معیارهایی مانند جنس فولاد، دقت عملیات حرارتی، و کیفیت نگهداری سنجیده می‌شود. یک قالب دایکاست باکیفیت ممکن است بتواند صدها هزار تا چند میلیون قطعه تولید کند، که این موضوع بازگشت سرمایه اولیه بالا را تضمین می‌کند.

نتیجه‌گیری:

در مجموع، می‌توان دریافت که قالب‌سازی فلزی فراتر از یک تکنیک ساده، به مثابه یک هنر-علم پیشرفته و یک توانمندی بنیادین صنعتی قلمداد می‌شود. این حوزه تخصصی، تلاقی بی‌نقصی از مهندسی مواد (انتخاب فولادهای ابزار مقاوم)، طراحی دقیق (مدل‌سازی با تلرانس‌های میکرومتری) و فناوری‌های پیشرفته ماشین‌کاری (مانند CNC و EDM) است. این فرآیند، نه تنها یک روش تولید، بلکه عاملی تعیین‌کننده است که به طور مستقیم بر کیفیت نهایی، سرعت تولید و قیمت تمام‌شده محصولات فلزی در سطح جهانی تأثیر می‌گذارد. به همین دلیل، تسلط بر این تکنولوژی، برگ برنده هر کشور یا صنعتی در رقابت‌های جهانی است.

با پذیرش تکنولوژی‌های نوین مانند چاپ سه‌بعدی فلزی (برای ساخت کانال‌های خنک‌کاری کانوفرمال) و شبیه‌سازی‌های پیشرفته جریان مواد، افق‌های تازه‌ای برای دقت، کارایی و طول عمر بیشتر در این صنعت گشوده شده است. این تحولات تضمین می‌کنند که قالب‌سازی فلزی همچنان در خط مقدم نوآوری‌های تولیدی باقی بماند.
