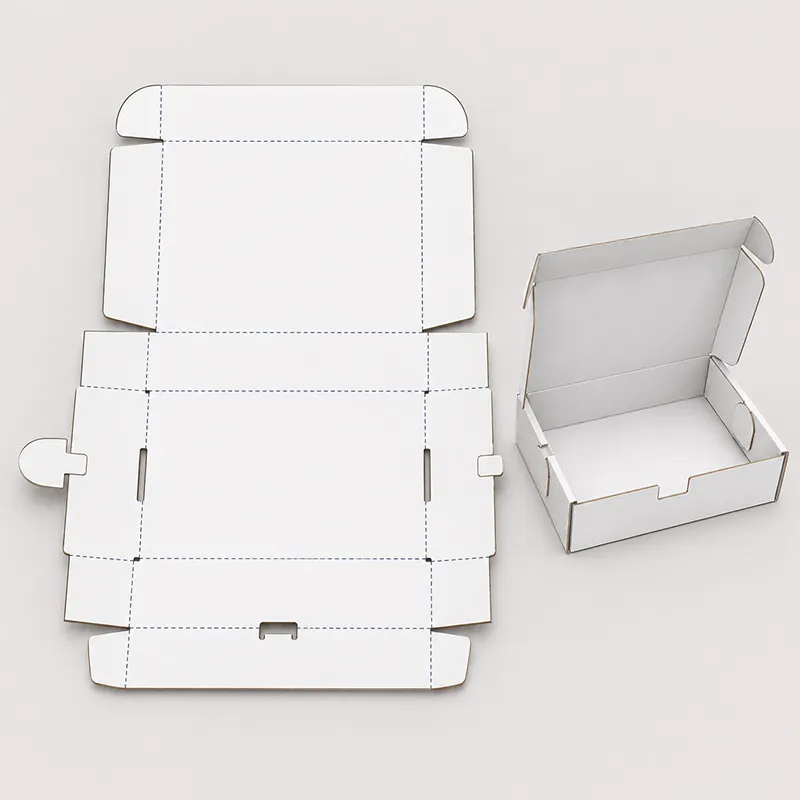

قالب جعبه کیبوردی، قالب دایکاتی است که طرح بازشدهی یک جعبه قفلدار را روی مقوا یا کارتن برش و خطتا میزند. این جعبه معمولاً از یک تکه ورق ساخته میشود، درِ آن مانند لپتاپ باز و بسته میشود و با زبانهها و شیارهای خودش قفل میگردد؛ بنابراین در بسیاری از مدلها به چسب یا منگنه نیاز ندارد.
نام «کیبوردی» در بازار بستهبندی به شکل باز و بستهشدن این جعبه اشاره دارد، نه فقط بستهبندی کیبورد کامپیوتر. از این ساختار برای پوشاک، لوازم دیجیتال، هدیه، محصولات آرایشی، صنایعدستی و ارسال فروشگاهی استفاده میشود.
برای آشنایی با فرایند کلی دایکات نیز میتوانید مطلب پایه را بخوانید.
قالب جعبه کیبوردی چه کاری انجام میدهد؟
در تولید، ابتدا «طرح بازشده» یا دایلاین جعبه طراحی میشود؛ نقشهای که محل برش، خط تا، زبانهها، شیار قفل و دیوارهها را مشخص میکند. سپس این نقشه به قالب تبدیل میشود.
قالب دایکات جعبه کیبوردی معمولاً شامل یک صفحه چوبی یا زیرلایه مناسب است که تیغههای برش و تیغههای خطتا روی آن نصب شدهاند. قالب با فشار دستگاه، ورق را در یک مرحله به شکل بازشدهی جعبه درمیآورد. پس از آن، اپراتور یا خط مونتاژ جعبه را از روی خطتاها میبندد.
پس قالب خوب فقط ظاهر جعبه را تعیین نمیکند؛ باید باعث شود جعبه بهراحتی مونتاژ شود، قفل آن درست عمل کند و محصول در حملونقل ایمن بماند.
اجزای اصلی در طراحی جعبه کیبوردی
کف و بدنه اصلی
کف باید متناسب با وزن محصول طراحی شود. در یک ساختار درست، وزن کالا نباید تمام فشار را به زبانهی قفل درب منتقل کند. برای محصول سنگینتر، تقویت دیوارهها یا انتخاب ساختار کارتنی مقاومتر اهمیت بیشتری پیدا میکند.
درب متصل
درب معمولاً به بدنه متصل است و با یک خطتا باز و بسته میشود. این اتصال باید آنقدر روان باشد که درب نشکند یا ترک نخورد، اما آنقدر شل هم نباشد که جعبه ظاهر نامرتب پیدا کند.
زبانهها و شیارهای قفل
قفل قلب ساختار جعبه کیبوردی است. زبانهی خیلی بزرگ هنگام بستن آسیب میبیند و زبانهی خیلی کوچک یا شیار گشاد، در حملونقل باز میشود. اندازهی مناسب قفل به جنس و ضخامت ورق، ابعاد جعبه و تعداد دفعات باز و بستهشدن بستگی دارد.
خطتاها
خطتا مسیر خمشدن مقوا یا کارتن را تعیین میکند. اگر جای خطتا یا فشار آن درست انتخاب نشود، سطح چاپ ترک میخورد، لبهها کج میشوند یا جعبه بهخوبی بسته نمیشود.
انتخاب متریال برای جعبه کیبوردی
انتخاب جنس نباید فقط بر اساس زیبایی یا قیمت باشد. وزن و حساسیت محصول، نوع ارسال، کیفیت چاپ موردنیاز و میزان مقاومت در برابر فشار، همگی مؤثرند.
| نوع متریال | کاربرد مناسب | نکته مهم |
|---|---|---|
| مقوای ایندربرد یا پشتسفید | محصولات سبک، بستهبندی فروشگاهی و چاپ باکیفیت | برای وزن بالا یا ارسال خشن ممکن است کافی نباشد. |
| مقوای کرافت | بستهبندی ساده، طبیعی و اقتصادی | کیفیت چاپ و مقاومت نهایی به گراماژ و کیفیت ورق وابسته است. |
| کارتن فلوتدار | ارسال، محصولات حجیم یا نیازمند ضربهگیری بیشتر | جهت فلوت و ساختار قفل باید با هم بررسی شوند. |
| کارتن لمینتی | محصول ارزشمند، شکننده یا نیازمند چاپ جذاب | طراحی خطتا باید با ساختار لمینت هماهنگ باشد تا روکش آسیب نبیند. |
در بررسی یک سفارش جعبه کیبوردی، تنها گفتن طول، عرض و ارتفاع کافی نیست. جنس محصول، وزن، فضای خالی داخل جعبه، شیوهی ارسال و نوع چاپ باید همزمان مشخص شوند.
نکات مهم در طراحی قالب دایکات جعبه کیبوردی
ابعاد محصول را با فضای واقعی بستهبندی اشتباه نگیرید
ابعاد داخلی جعبه باید برای محصول، پوشش محافظ احتمالی و مونتاژ راحت در نظر گرفته شود. جعبهی بیشازحد فشرده به کالا و لبهها آسیب میزند؛ جعبهی خیلی بزرگ هم باعث حرکت اضافی محصول میشود.
ضخامت متریال روی طراحی اثر دارد
تغییر مقوا به کارتن فلوتدار فقط یک تغییر در جنس نیست. ضخامت ورق روی طول زبانه، محل خطتا، میزان درگیری قفل و ابعاد بازشده اثر میگذارد. استفاده از یک قالب با متریال متفاوت، بدون بازبینی، میتواند باعث بد قفلشدن جعبه شود.
چاپ باید با دایلاین هماهنگ باشد
طرح گرافیکی، رنگ زمینه، لوگو و نوشتهها باید با خطوط برش و تا هماهنگ شوند. نوشته یا بخش مهم طراحی نباید روی خطتا، محل شیار، لبهی برش یا قسمت چسبخور احتمالی قرار بگیرد.
نمونهسازی پیش از ساخت نهایی ضروری است
برای سفارش اختصاصی، بهتر است ابتدا یک نمونهی سفید یا ماکت ساخته شود. در این مرحله میتوان مونتاژ، مقاومت کف، عملکرد قفل، فضای محصول و تجربهی بازکردن جعبه را بررسی کرد. اصلاح در مرحلهی نمونه بسیار کمهزینهتر از اصلاح قالب ساختهشده است.
خطاهای رایج در قالب جعبه کیبوردی
- قفلی که هنگام بستهشدن بیشازحد سفت است و زبانه را پاره میکند.
- شیار یا زبانهی شل که درب را در حملونقل باز میکند.
- انتخاب ورق نازک برای محصولی که به دیواره و کف مقاوم نیاز دارد.
- نادیدهگرفتن فضای محافظ داخلی برای کالای شکننده.
- قراردادن طرح چاپی مهم روی خطتا یا محل برش.
- استفاده از قالب قبلی پس از تغییر ابعاد یا جنس متریال.
- طراحی بدون نمونهی اولیه، بهویژه برای جعبههای بزرگ یا محصولات گرانقیمت.
مراحل ساخت قالب جعبه کیبوردی
- دریافت مشخصات محصول: ابعاد، وزن، نوع استفاده و شیوه ارسال.
- طراحی ساختار بازشده جعبه و تعیین نوع قفل.
- بررسی متریال، ضخامت و جهت مناسب ورق یا فلوت.
- ساخت نمونه و اصلاح نقاطی مانند قفل، کف و دیوارهها.
- ساخت قالب با تیغههای برش و خطتا.
- آزمون قالب روی متریال واقعی و تنظیم فشار دستگاه.
- تأیید خروجی نهایی پیش از تولید تیراژ.
برای پروژههایی که به قالب اختصاصی نیاز دارند، قالبسازی دایکات باید از ابتدا با طراحی بستهبندی و چاپ هماهنگ شود؛ چون کیفیت نهایی جعبه حاصل این سه بخش است، نه فقط تیغهگذاری قالب.
چه زمانی جعبه کیبوردی انتخاب مناسبی است؟
این ساختار زمانی انتخاب خوبی است که بخواهید جعبهای خوشفرم، قابلمونتاژ، قفلدار و مناسب نمایش محصول داشته باشید. برای ارسال فروشگاهی و اینترنتی نیز میتواند گزینهی مناسبی باشد، بهشرط آنکه جنس ورق و طراحی کف با وزن و حساسیت کالا هماهنگ باشند.
اگر محصول بسیار سنگین، خیلی شکننده یا نیازمند آببندی کامل است، ممکن است جعبه کیبوردی بهتنهایی کافی نباشد و به ضربهگیر داخلی، چسب، شیرینک یا ساختار دیگری نیاز باشد.
جمعبندی
قالب جعبه کیبوردی، نقشهی فنی یک بستهبندی قفلدار است که برش و خطتاهای آن باید با جنس ورق، ابعاد محصول و نوع استفاده هماهنگ باشند. یک قفل درست، خطتای دقیق و کف مقاوم، تفاوت میان جعبهای خوشساخت و جعبهای مشکلدار را ایجاد میکند. برای سفارش اختصاصی، بررسی نمونه پیش از ساخت قالب بهترین راه برای کاهش خطاهای تولید است.
