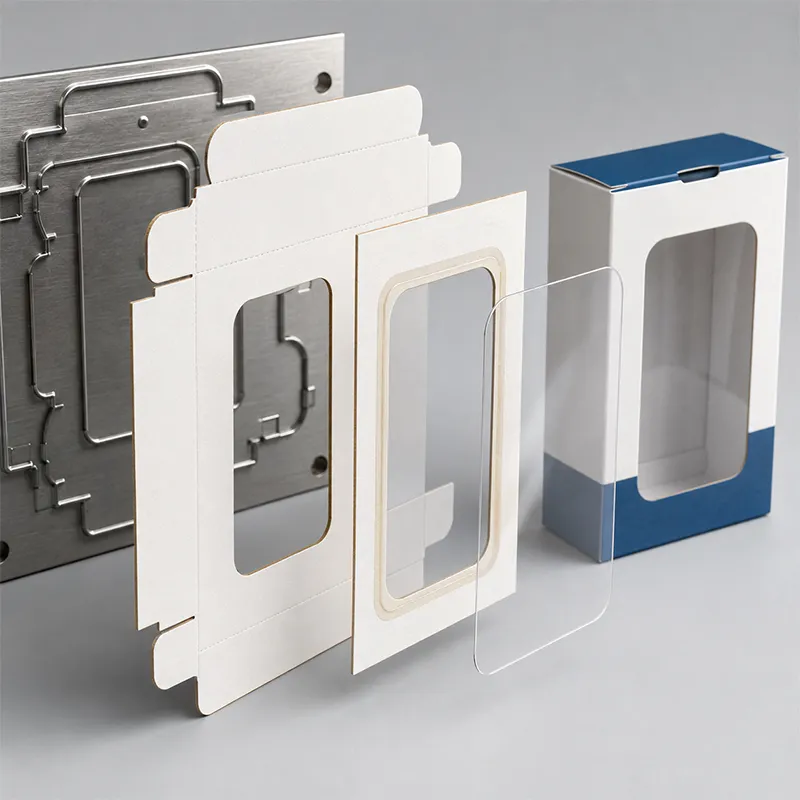

قالب جعبه پنجرهدار، قالبی است که علاوه بر برش فرم کلی جعبه و خطتاهای آن، محل یک یا چند پنجره را نیز با دقت روی مقوا یا کارتن ایجاد میکند. پس از دایکات، معمولاً فیلم شفافی مانند PET یا پلیپروپیلن از داخل روی پنجره چسبانده میشود تا محصول دیده شود، اما همچنان داخل جعبه تا حدی محافظت شود.
بنابراین «جعبه پنجرهدار» فقط یک جعبه با طلق نیست؛ نتیجه هماهنگی میان طراحی گسترده، قالب دایکات، نوع مقوا، محل پنجره، طلق، چسب و نحوه قرارگیری محصول در بستهبندی است. برای آشنایی با فرایند پایه برش، میتوانید راهنمای دایکات چیست؟ را نیز بخوانید.
قالب جعبه پنجرهدار چه کاری انجام میدهد؟
در قالبهای دایکات، تیغههای برش و خطتا روی یک پایه نصب میشوند. تیغه برش، فرم بیرونی جعبه و پنجره را ایجاد میکند و خطتاها محل تا شدن مقوا را مشخص میکنند. در مدل پنجرهدار، قالب باید طوری طراحی شود که:
- فرم پنجره دقیق و تمیز برش بخورد.
- پنجره به لبههای حساس، خطتاها و قفل جعبه آسیب نزند.
- پس از چسباندن طلق، جعبه همچنان ظاهر مرتب و استحکام قابلقبولی داشته باشد.
- محصول از پشت پنجره در موقعیت درست دیده شود.
پس قالب، طلق را روی جعبه نمیچسباند؛ وظیفه اصلی آن ایجاد برش دقیقِ محل پنجره و ساختار جعبه است. چسباندن طلق در مرحلهای جداگانه انجام میشود که معمولاً با عنوان ویندوپچ یا Window Patching شناخته میشود.
اجزای مهم قالب دایکات جعبه پنجرهدار
تیغه برش پنجره
این تیغه، شکل پنجره را روی مقوا ایجاد میکند. پنجره میتواند مستطیل، دایره، بیضی، طرحدار یا متناسب با فرم محصول باشد. هرچه فرم پیچیدهتر و گوشههای آن ظریفتر باشد، طراحی و اجرای قالب به دقت بیشتری نیاز دارد.
خطتا و خطوط ساختاری جعبه
خطتاها کمک میکنند جعبه بدون ترکخوردگی یا تغییر فرم، در محل درست تا شود. محل پنجره نباید بیدلیل به خطتا نزدیک باشد؛ زیرا با حذف بخشی از مقوا، آن ناحیه ممکن است در زمان تا شدن یا حملونقل ضعیفتر شود.
پلها و نگهدارندههای تیغه
در قالبهای دایکات، تیغهها باید روی پایه ثابت و دقیق باقی بمانند. پلها و نحوه چیدمان تیغهها در استحکام قالب و کیفیت برش مؤثرند، بهویژه وقتی پنجره بزرگ، دارای فرم خاص یا نزدیک به بخشهای دیگر جعبه باشد.
محدوده چسب و طلق
برای چسباندن طلق، باید در پشت پنجره فضای کافی وجود داشته باشد تا فیلم شفاف با حاشیه مناسب روی مقوا بنشیند. اگر طلق بیش از حد کوچک باشد یا ناحیه چسبکاری دقیق طراحی نشود، ممکن است لبههای پنجره باز بماند، فیلم کج شود یا ظاهر جعبه تمیز نباشد.
تفاوت پنجره باز و پنجره طلقدار
همه جعبههای پنجرهدار الزاماً طلق ندارند. انتخاب بین این دو مدل به نوع محصول و شرایط عرضه بستگی دارد.
| نوع پنجره | ویژگی | مناسب برای |
|---|---|---|
| پنجره باز | فقط مقوا برش میخورد و محصول مستقیماً دیده میشود. | محصولی که بستهبندی اولیه دارد یا تماس با گردوغبار مسئله مهمی نیست. |
| پنجره طلقدار | فیلم شفاف از داخل پشت برش قرار میگیرد. | خوراکیهای باز، محصولات ظریف، ست هدیه، اسباببازی و کالاهایی که نیاز به محافظت بیشتر دارند. |
برای محصولاتی مانند کوکی، شکلات، خشکبار یا شیرینی، طلق معمولاً انتخاب کاربردیتری است؛ البته مناسب بودن فیلم و چسب برای شرایط محصول باید جداگانه بررسی شود. اگر فیلم با محصول تماس پیدا میکند، رعایت الزامات مرتبط با بستهبندی مواد غذایی ضروری است.
مراحل ساخت جعبه پنجرهدار از طراحی تا تولید
۱. طراحی گسترده جعبه
ابتدا نقشه بازشده جعبه، یا گسترده، طراحی میشود. در این نقشه محل برش، تا، چسب، قفل، پنجره و فضای گرافیکی مشخص است. در واقع پیش از ساخت قالب باید روشن باشد که محصول در کدام بخش جعبه مینشیند و مشتری دقیقاً چه چیزی را باید از پنجره ببیند.
۲. بررسی محل و اندازه پنجره
پنجره نباید فقط به دلیل زیبایی انتخاب شود. باید مشخص کند رنگ، بافت، شکل، تعداد یا کیفیت ظاهری محصول را به خریدار نشان میدهد. اگر چیزی برای نمایش وجود ندارد یا محصول پشت پنجره جابهجا میشود، افزودن پنجره ممکن است هزینه را بالا ببرد، بدون اینکه ارزش خرید را افزایش دهد.
پنجره بزرگتر، سطح چاپ و بخشی از استحکام پنل جعبه را کاهش میدهد. به همین علت، محل آن باید با توجه به لبهها، خطتاها، وزن محصول و شیوه حمل انتخاب شود.
۳. ساخت قالب دایکات
پس از تأیید گسترده، تیغههای برش و خطتا مطابق نقشه آماده و روی پایه قالب نصب میشوند. قالب با هر ضربه دستگاه، فرم جعبه و پنجره را روی ورق ایجاد میکند. کیفیت قالب در تمیزی لبه برش، هماهنگی خطتاها و تکرارپذیری تولید اهمیت زیادی دارد.
برای شناخت جایگاه این مرحله در فرایند کلی قالب سازی و ساخت ابزارهای تولید، توضیح جامعتر آن صفحه مفید است.
۴. دایکات، جداسازی و کنترل خروجی
پس از برش، ضایعات داخل پنجره و اطراف فرم جعبه جدا میشود. در این مرحله باید بررسی شود که لبه پنجره صاف است، گوشهها آسیب ندیدهاند و خطتاها باعث تغییر شکل پنل نشدهاند.
۵. چسباندن طلق
فیلم شفاف از داخل جعبه، پشت پنجره قرار میگیرد. چسب باید یکنواخت و تمیز اجرا شود؛ زیرا چسبزدگی نامرتب، حباب، چینخوردگی یا کجی طلق بهسرعت ظاهر بستهبندی را ضعیف میکند.
۶. چسبزنی نهایی و تست محصول
در پایان، جعبه فرم میگیرد و محصول در آن قرار میگیرد. این مرحله نشان میدهد پنجره واقعاً عملکرد موردنظر را دارد یا نه: آیا محصول درست دیده میشود؟ آیا هنگام جابهجایی حرکت میکند؟ آیا پنجره بهاندازه کافی از محصول محافظت میکند؟
انتخاب طلق مناسب برای جعبه پنجرهدار
فیلم شفاف باید با کاربرد جعبه هماهنگ باشد. PET بهدلیل شفافیت بالا در بسیاری از کاربردهای بستهبندی استفاده میشود و پلیپروپیلن نیز میتواند گزینهای اقتصادی و براق باشد. اما انتخاب نهایی فقط بر اساس شفافیت نیست.
در سفارش باید این موارد مشخص شوند:
- محصول خوراکی است یا غیرخوراکی؟
- فیلم با محصول تماس مستقیم دارد یا فقط نقش پنجره دارد؟
- بستهبندی در معرض گرما، رطوبت یا فشار قرار میگیرد؟
- جعبه برای فروشگاه، ارسال پستی یا استفاده هدیه طراحی میشود؟
- شفافیت مطلق مهمتر است یا مقاومت و ظاهر فیلم؟
- محصول به مقسم، نگهدارنده داخلی یا اینسرت نیاز دارد؟
مثلاً برای یک ست کوچک لوازم آرایشی، پنجره میتواند رنگ و فرم محصول را نشان دهد؛ اما برای کالایی که داخل جعبه حرکت میکند، بهتر است همزمان با طراحی پنجره، نگهدارنده داخلی نیز در نظر گرفته شود.
چه زمانی استفاده از جعبه پنجرهدار منطقی است؟
جعبه پنجرهدار معمولاً زمانی انتخاب خوبی است که دیدن خود محصول، به تصمیم خرید کمک کند؛ مانند:
- شیرینی، کوکی، شکلات و خشکبار
- اسباببازی و محصولات کودک
- ست هدیه و کالاهای دستساز
- محصولات آرایشی که رنگ یا بافتشان مهم است
- پوشاک، شال، اکسسوری و کالاهای تزئینی
- کالاهای چندتکه که تعداد و چیدمانشان برای مشتری اهمیت دارد
اما اگر محصول ظاهر خاصی ندارد، باید کاملاً پوشیده بماند یا گرافیک جعبه بهتنهایی پیام را منتقل میکند، پنجره لزوماً مزیت نیست. پنجره خوب باید یک وظیفه مشخص داشته باشد: کمک به دیدن و ارزیابی محصول.
اشتباهات رایج در سفارش قالب جعبه پنجرهدار
طراحی پنجره خیلی نزدیک به خطتا یا لبه
این اشتباه میتواند باعث ضعیف شدن پنل جعبه، ترک در محل تا یا تغییر فرم جعبه شود. پنجره باید با ساختار جعبه طراحی شود، نه جدا از آن.
انتخاب پنجره بزرگ بدون توجه به استحکام
هر برش، بخشی از مقاومت مقوا را کم میکند. در جعبههای بزرگ یا محصولاتی با وزن بیشتر، گاهی پنجره کوچکتر اما هدفمندتر انتخاب بهتری است.
بیتوجهی به جای محصول پشت پنجره
ممکن است پنجره زیبا باشد اما محصول پشت آن کج، نامرتب یا پنهان قرار بگیرد. در چنین شرایطی، استفاده از مقسم یا اینسرت داخلی میتواند ضروری باشد.
تصمیمگیری درباره طلق در مرحله آخر
طلق، محدوده چسب، فضای پشت پنجره و نحوه مونتاژ باید از ابتدا در طراحی گسترده دیده شود. اضافهکردن آن در انتهای کار ممکن است به اصلاح طرح یا تولید نمونه جدید نیاز داشته باشد.
حذف نمونهگیری
پیش از تولید تیراژ، یک نمونه مونتاژشده با محصول واقعی تهیه کنید. این کار اشکالات پنجره، قفل، خطتا، جای محصول و ظاهر طلق را پیش از هزینهکرد اصلی آشکار میکند.
چه اطلاعاتی برای سفارش قالب لازم است؟
برای ساخت دقیق قالب جعبه پنجرهدار، این اطلاعات را آماده کنید:
- فایل گسترده یا ابعاد دقیق جعبه
- نوع و ضخامت مقوا یا کارتن
- محل، فرم و ابعاد تقریبی پنجره
- باز یا طلقدار بودن پنجره
- نوع محصول، وزن و نحوه قرارگیری آن
- وجود مقسم، اینسرت یا نگهدارنده داخلی
- تیراژ تولید و نوع دستگاه دایکات
- نمونه فیزیکی یا تصویر بستهبندی مدنظر، در صورت وجود
در بررسی چنین سفارشی در قالبسازی سعدی، هماهنگی طرح، متریال، تیراژ و دستگاه تولید باید پیش از ساخت قالب انجام شود؛ چون اصلاح این موارد پس از ساخت، هزینه و زمان بیشتری ایجاد میکند.
جمعبندی
قالب جعبه پنجرهدار، قالبی برای ساخت همزمان فرم جعبه، خطتاها و برش دقیق پنجره است. موفقیت این بستهبندی تنها به زیبا بودن پنجره وابسته نیست؛ باید استحکام جعبه، نوع طلق، شیوه چسباندن، محل محصول و شرایط عرضه نیز در طراحی دیده شوند.
اگر هدف شما تولید جعبه پنجرهدار اختصاصی است، قالبسازی سعدی میتواند پیش از ساخت قالب، نقشه و الزامات فنی آن را بررسی کند تا پنجره جعبه هم از نظر ظاهری و هم در تولید، عملکرد درستی داشته باشد.
